Podívejte se, jak lze technologii SANEZOO Coating využít ke kontrole lakovaného povrchu automobilového nárazníku — pro detekci vad povrchové úpravy, nepravidelností na povrchu a kontrolu barevné konzistence.
Inspekční úloha
Automobilové nárazníky patří mezi náročné díly pro vizuální kontrolu. Jsou velké, lesklé nebo matné, tvarově složité a často lakované ve velmi specifických odstínech. Jejich geometrie zahrnuje hrany, přechody, otvory, zaoblené části i plochy orientované různými směry. To výrazně komplikuje vizuální inspekci, protože některé vady mohou být viditelné pouze při správném úhlu nasvícení.
Zajištění toho, aby každý nárazník po lakování splňoval požadovanou vizuální kvalitu, je v automotive výrobě zásadní. I drobné vady, jako jsou škrábance, prachové částice, nerovnoměrná vrstva laku, odchylky v barvě nebo lokální rozdíly v lesku, mohou ovlivnit výsledný vzhled vozidla a vést k nákladným opravám nebo vyřazení dílu.

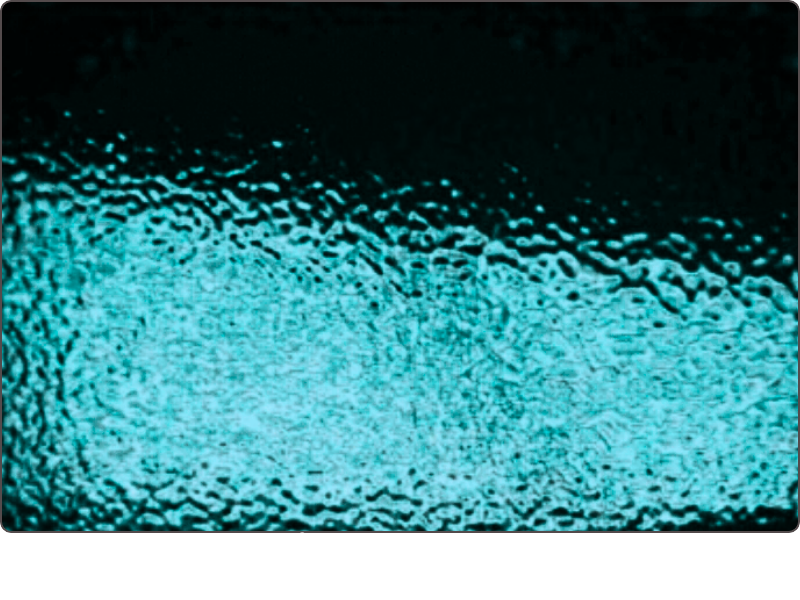

Lakovaný nárazník odráží světlo různě podle svého tvaru a orientace. Vada, která je na jedné části povrchu jasně viditelná, může při jiném úhlu nasvícení zcela zmizet. To platí zejména u lesklých povrchových úprav, kde mohou odlesky zakrýt škrábance, změny textury, efekt pomerančové kůry nebo drobné nečistoty v laku.
Z tohoto důvodu se kontrola lakovaných povrchů nemůže spoléhat pouze na jednoduchý kamerový snímek. Systém musí umět řídit způsob nasvícení dílu a snímat povrch tak, aby byly různé typy vad skutečně viditelné.
Konfigurace inspekčních pohledů
SANEZOO Coating bylo použito ke kontrole lakovaného nárazníku při řízeném osvětlení a z předem definovaných pohledů. Systém lze integrovat buď jako statickou inspekční stanici, nebo jako součást robotického pracoviště — podle velikosti dílu, požadovaného pokrytí kontrolované plochy a uspořádání výroby.

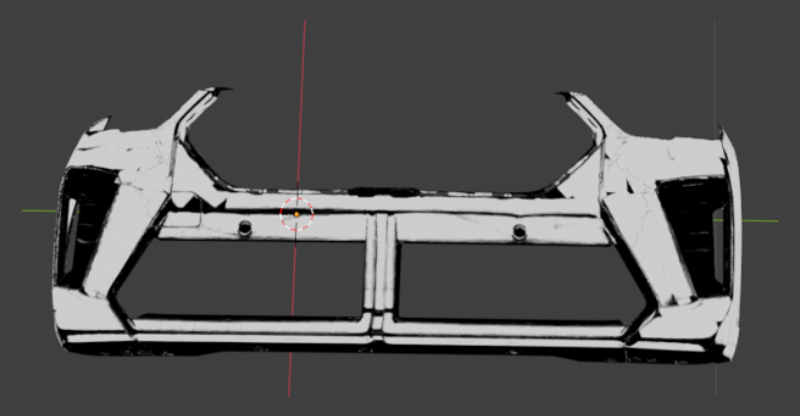

U nárazníku je konfigurace inspekčních pohledů obzvlášť důležitá, protože tento díl nelze vnímat jako rovnou plochu. Některé oblasti jsou viditelné pouze z konkrétních úhlů, zatímco jiné mohou být ovlivněny stíny, odlesky nebo ztrátou kontrastu. SANEZOO Coating proto pracuje s řízeným polohováním inspekčních pohledů tak, aby bylo dosaženo co nejvyšší vizuální dostupnosti kontrolovaného povrchu.

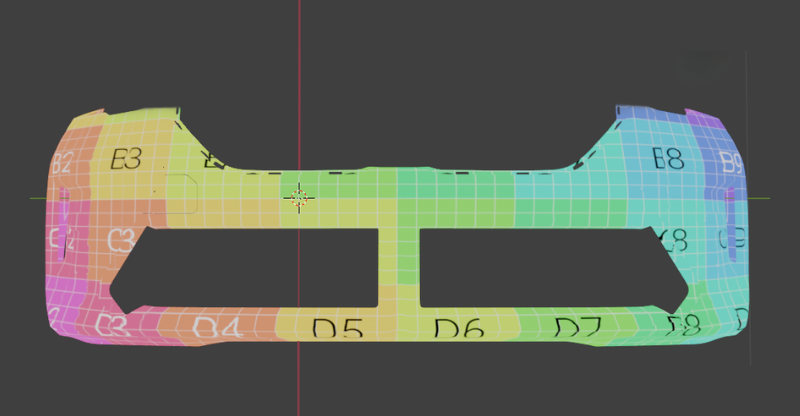

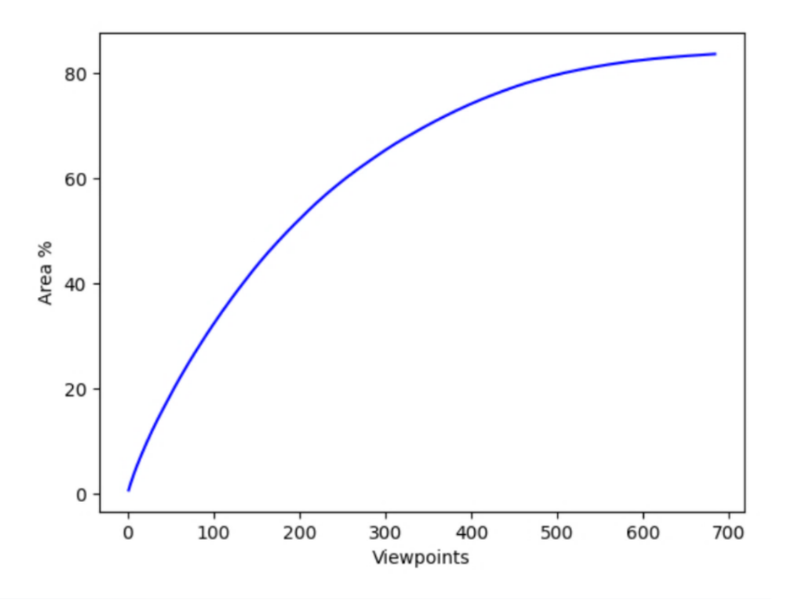

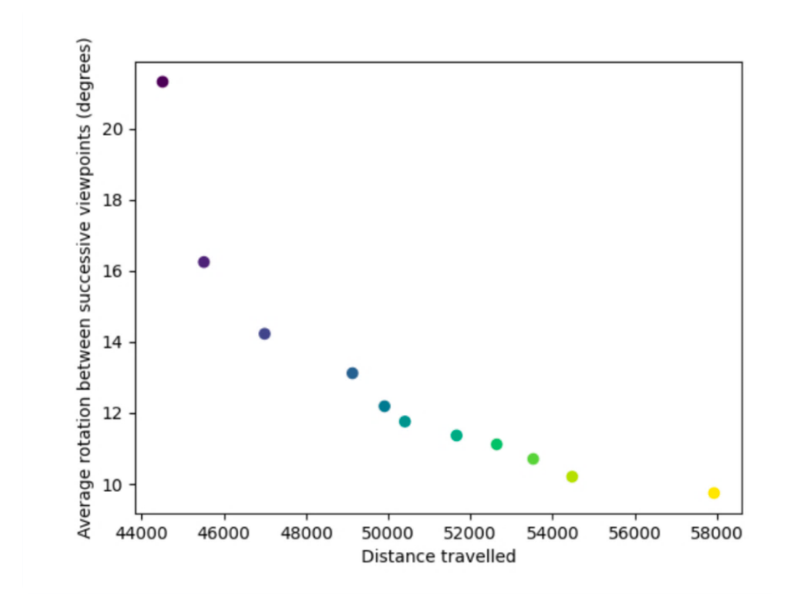

V robotických konfiguracích může systém definovat sekvenci inspekčních pozic kolem nárazníku. To pomáhá minimalizovat slepá místa, zastíněné oblasti i části povrchu, na kterých by jinak byly vady obtížně viditelné. Cílem není pořídit co nejvíce snímků, ale najít správný počet pohledů, který zajistí spolehlivou kontrolu při zachování rozumného taktu.

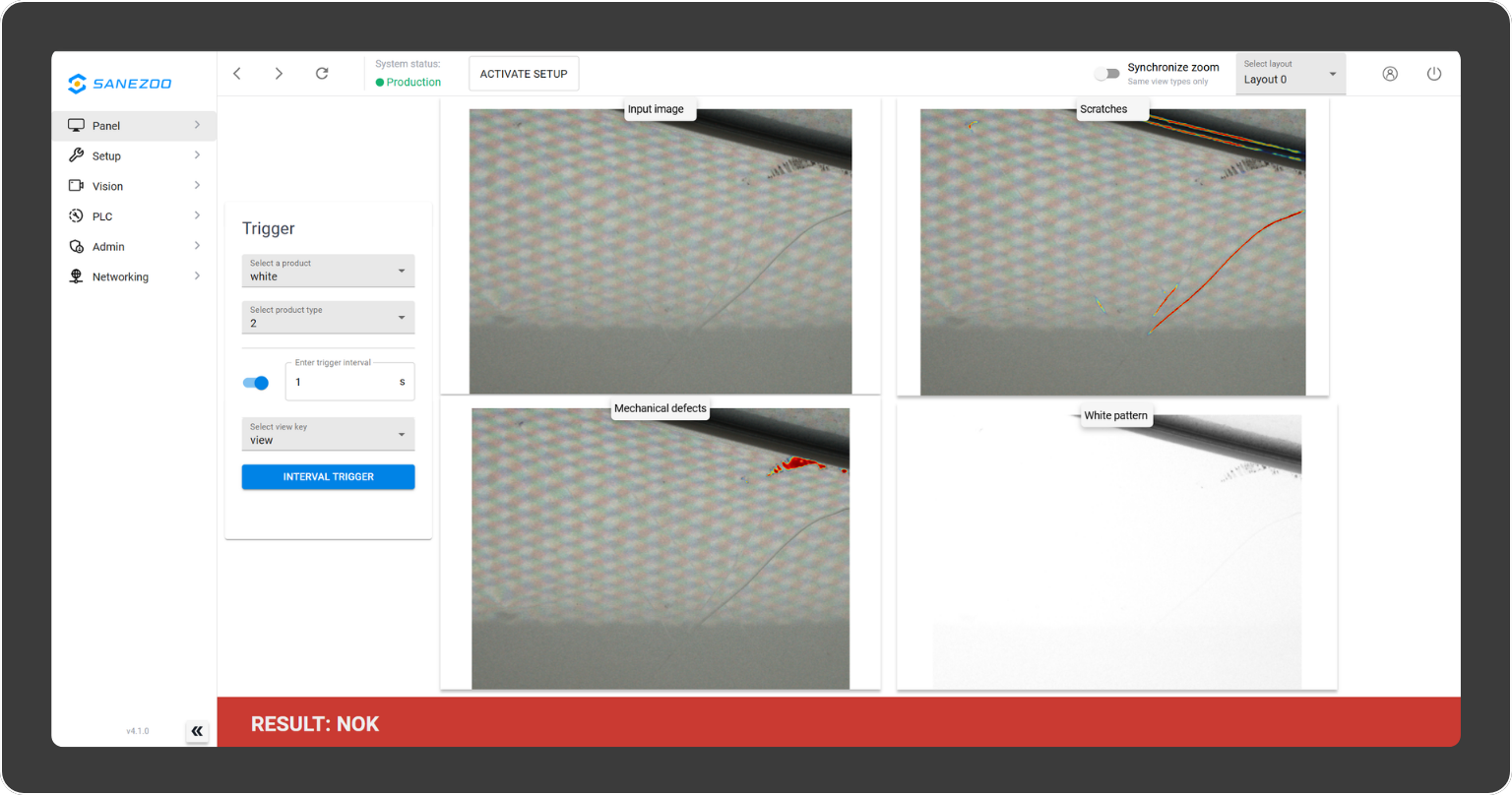

Kontrola povrchových vad

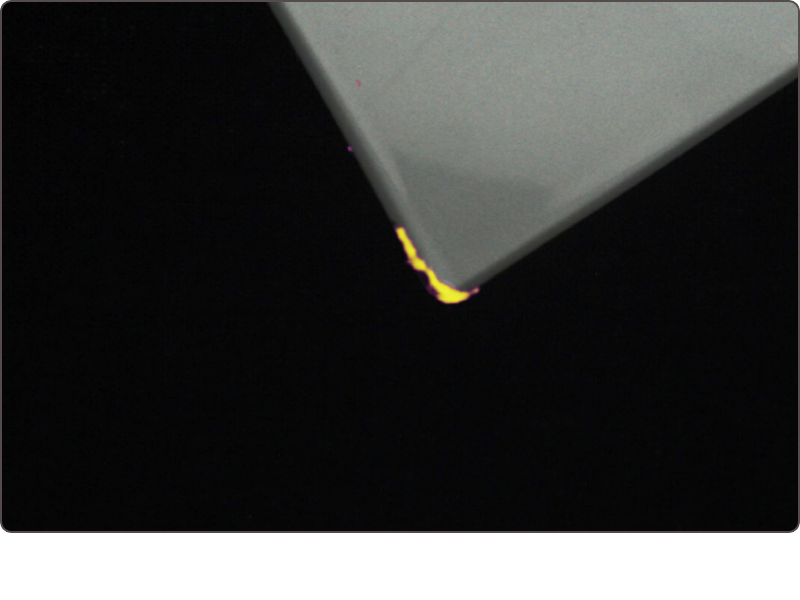

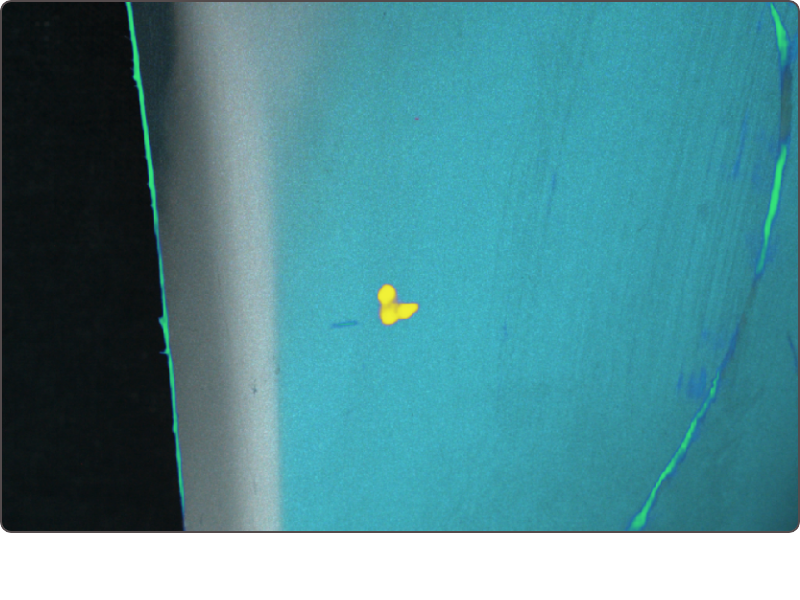

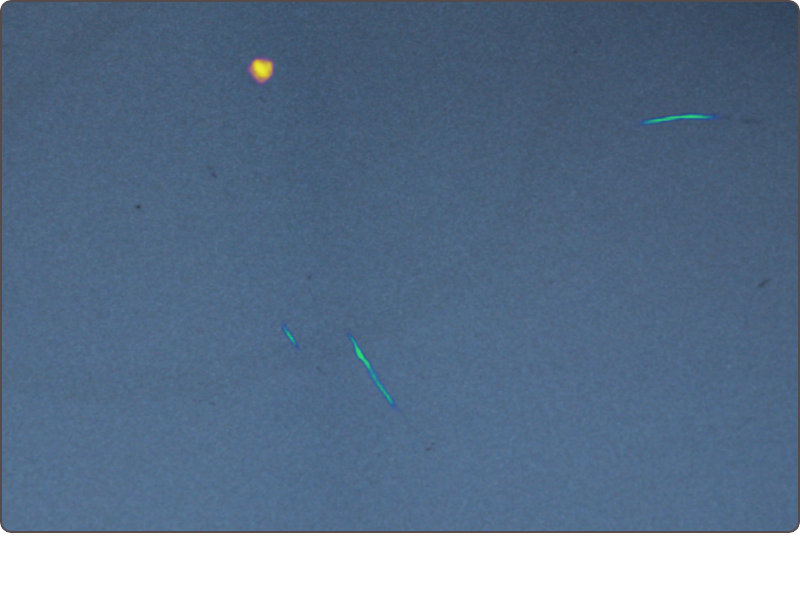

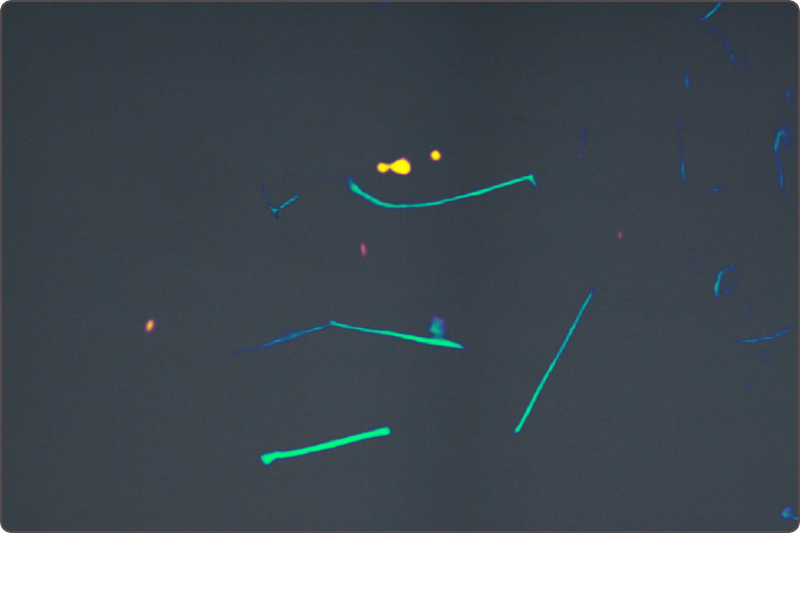

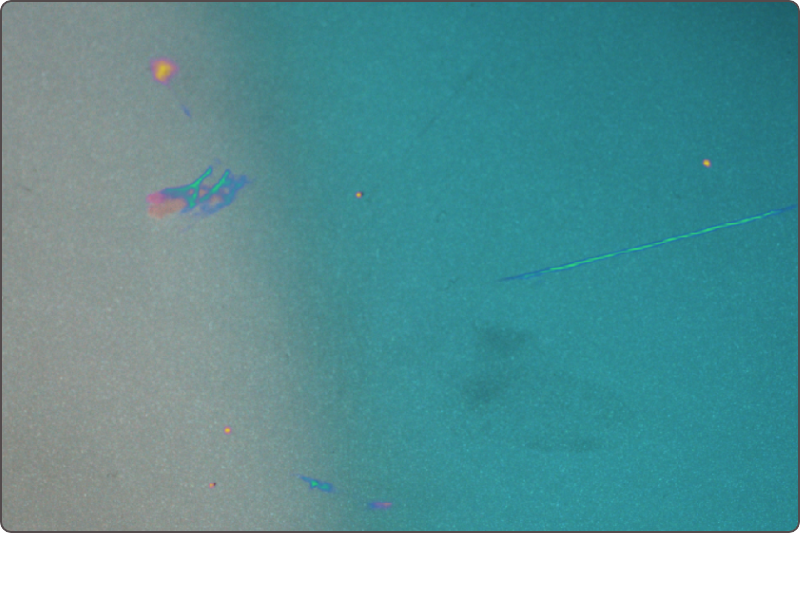

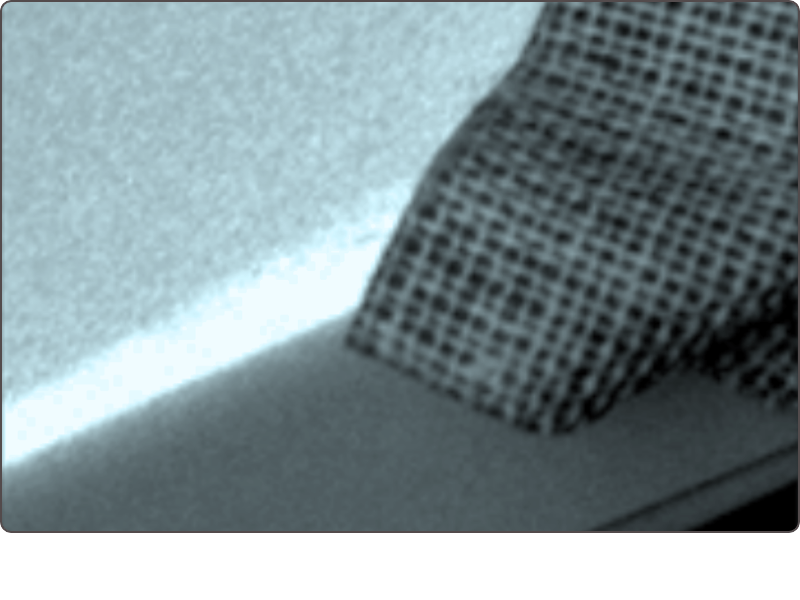

Systém lze natrénovat nebo nakonfigurovat pro identifikaci vad, jako jsou škrábance, prachové inkluze, nerovnoměrná vrstva laku, lokální skvrny, kapky laku, nepravidelnosti textury nebo oblasti s abnormálním leskem. Tyto vady je často obtížné popsat pevnými pravidly, protože jejich tvar, velikost, kontrast i viditelnost se mohou lišit díl od dílu.
Právě zde je řízené osvětlení zásadní. Namísto toho, aby systém pořídil jeden snímek a spoléhal na to, že bude vada viditelná, SANEZOO Coating snímá povrch za podmínek navržených tak, aby zvýraznily různé typy defektů.
Kombinací vhodného snímacího nastavení a inteligentní analýzy dokáže systém detekovat vady, jejichž ruční kontrola by byla pro operátory nekonzistentní, únavná nebo obtížně opakovatelná.
Kontrola barvy
V automotive výrobě není barevná konzistence pouze kosmetickým detailem. Nárazník musí vizuálně odpovídat zbytku karoserie. I malý barevný rozdíl může být po montáži patrný, zejména na denním světle nebo pod showroomovým osvětlením.
SANEZOO Coating lze použít k porovnání kontrolovaného povrchu s očekávaným barevným rozsahem. Systém tak dokáže rozpoznat, zda je lak nárazníku příliš světlý, příliš tmavý, posunutý v odstínu nebo nekonzistentní napříč kontrolovanou plochou. Detekce je možná napříč celým barevným spektrem, včetně metalických a matných laků.
Kontrola barvy je obzvlášť užitečná v případech, kdy se na jedné lince vyrábí několik barevných variant, nebo tehdy, když změny v procesu mohou ovlivnit výsledný vzhled laku. Cílem je odhalit odchylky včas, ještě předtím, než díl pokračuje do montáže nebo se dostane k zákazníkovi.
Klíčové faktory při kontrole lakovaných dílů v automotive
Výrobci automobilů dobře vědí, proč kvalitu laku nelze považovat za druhořadý detail. Lakovaný nárazník je jednou z nejviditelnějších vnějších částí vozidla a jeho povrchová úprava musí splňovat stejný vizuální standard jako zbytek karoserie. Spolehlivá kontrola lakovaných povrchů je však technicky náročná a musí zohlednit několik důležitých faktorů:
Kombinací řízeného osvětlení, analýzy povrchu a kontroly barvy pomáhá SANEZOO Coating provádět tyto kontroly konzistentněji a s menší závislostí na subjektivním hodnocení člověka.
Konzistentní hodnocení kvality lakovaných automobilových dílů
Se SANEZOO Coating mohou výrobci odhalit NOK díly dříve, snížit náročnost ruční kontroly a zabránit tomu, aby vizuálně vadné nárazníky pokračovaly dále výrobním procesem. Přestože se tento příklad zaměřuje na automobilový nárazník, stejné principy lze aplikovat i na mnoho dalších lakovaných a povrchově upravených dílů v automotive — například vnější lišty, kryty zrcátek, kliky dveří, dekorativní interiérové panely, plastové komponenty nebo kovové části karoserie.
SANEZOO Coating je navrženo pro aplikace, kde na kvalitě povrchu skutečně záleží. Kombinací správného nasvícení, snímání a analýzy umožňuje stabilní a opakovatelnou kontrolu i u složitých povrchově upravených dílů.
