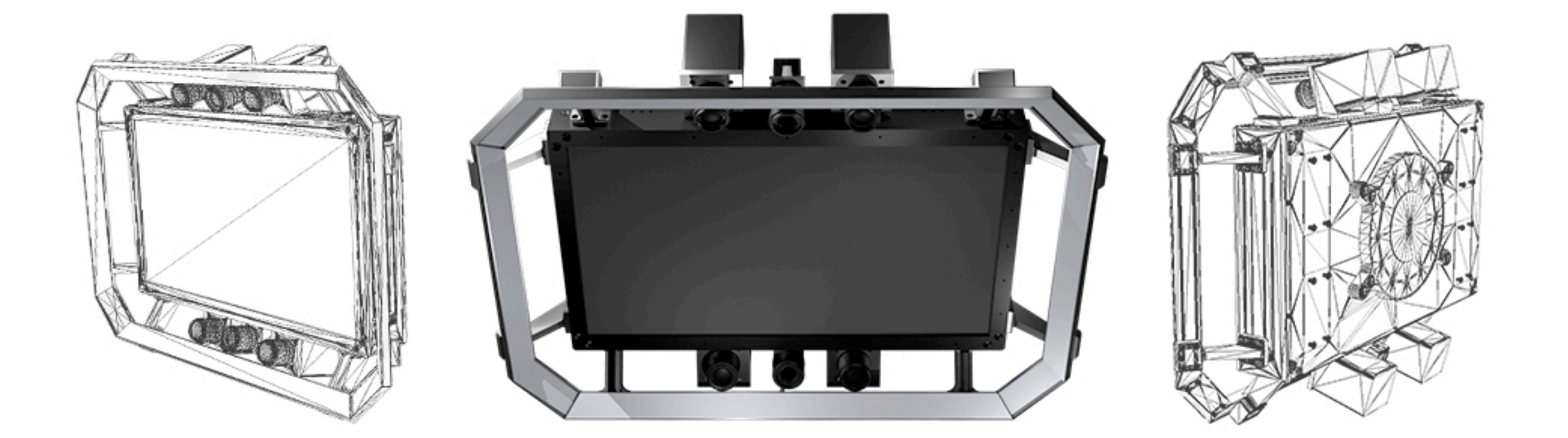

Kontrola povrchových úprav

Produktový list

Pokročilá automatizovaná kontrola pro lakované povrchy

Přehled

Specializovaný systém pro automatickou kontrolu kvality lakovaných povrchů. Díky 3D vizualizaci a AI analýze spolehlivě rozpoznává strukturní, mechanické i lakové vady od škrábanců a pórů po pomerančovou kůru a prachové částice. Systém zaručuje, že každý díl splňuje požadovanou specifikaci vzhledu i kvality.

Specifikace

• Minimální defekt: ≥ 0.03 mm (póry, kapky, nečistoty)
• Doba cyklu: ~3 s včetně AI analýzy
• Zorné pole: flexibilní, dle tvaru a rozměru dílu
• Integrace: statická i robotická montáž

Typy povrchů:	lesklé / matné
Typy defektů:	škrábance (≥ 0.05 mm š, ≥ 0.5 mm d) rýhy (≥ 0.05 mm š, ≥ 0.5 mm d) důlky (≥ 0.03 mm) krátery (≥ 0.03 mm) jehlové vpichy (≥ 0.03 mm) steklý lak (≥ 0.03 mm) pomerančová kůra (≥ 0.05 mm) prach (≥ 0.03 mm) nečistoty (≥ 0.03 mm) vlasy pod lakem (≥ 0.03 mm)
Možnosti montáže:	staticky, nebo na robota - dle potřeb zákazníka
Rozměry: (pro lesklé povrchy, bez kamer a kabeláže)	520 × 320 × 85 mm (685 × 490 × 130 mm pro matné povrchy)
Hmotnost: (pro lesklé povrchy, bez kamer a kabeláže)	7.5 kg (10.5 kg pro matné povrchy)
Doba skenování / doba cyklu:	800 mikrosekund (0.8 milisekundy) / ~3 sekundy
Minimální velikost defektu:	~0.03 mm
Zorné pole:	konfigurovatelné dle potřeb zákazníka
Počet kamer:	dle potřeb zákazníka
Napájení zařízení:	24 V, 10 A, 240 W
Spotřeba řídící jednotky:	~400 W (max. 1200 W)
PLC komunikace:	MODBUS
Stupeň krytí:	IP 30 (pro vyšší krytí nás prosím kontaktujte)
Metoda spuštění:	PLC, frontend, nebo hardware trigger

Univerzální řešení

Díky modulární architektuře se systém snadno přizpůsobí různým výrobním prostředím. Od měření drobných vad po kontrolu celých lakovaných sestav lze každou instalaci optimalizovat pro typ povrchu, osvětlení i rychlost linky, což z něj činí univerzální řešení pro libovolný lakovací proces.
